Separatore di condensa

Il separatore SDC viene utilizzato per il recupero e la separazione delle condense provenienti dall’impianto di galvanica.

Descrizione

Il separatore SDC viene utilizzato per il recupero e la separazione delle condense provenienti dall’impianto di galvanica.

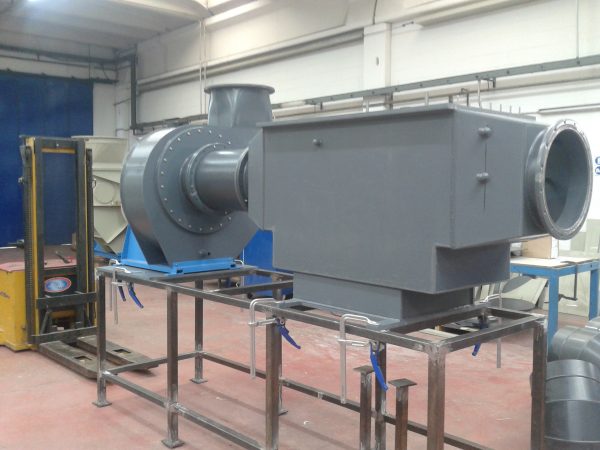

La struttura del separatore è composta da tre sezioni e da una struttura in acciaio al carbonio verniciato per il sostegno del separatore stesso.

Sezione di ingresso

La sezione di ingresso è collegata alla tubazione dell’impianto di aspirazione tramite una flangia imbullonata.

Qui sono poste delle rampe di lavaggio composte da ugelli nebulizzatori tipo OC da ½” nebulizzazione con angolo di dispersione 60°, dalle rampe viene irrorato il liquido per effettuare il controlavaggio del separatore e mantenere pulita la sezione filtrante.

Sezione di filtraggio

In questa sezione avviene la separazione delle condense presenti nel flusso gassoso, nello specifico la sezione è composta da due separatori in PVC tipo F10.

Sezione di uscita

In questa sezione il flusso gassoso fuoriesce dalla sezione filtrante e viene espulso dal separatore.

Il liquido utilizzato per il controlavaggio ed il recupero delle condense presenti negli aeriformi aspirati, vengono convogliati, per caduta, attraverso una tubazione, all’impianto di depurazione acque o alla vasca di lavoro.
