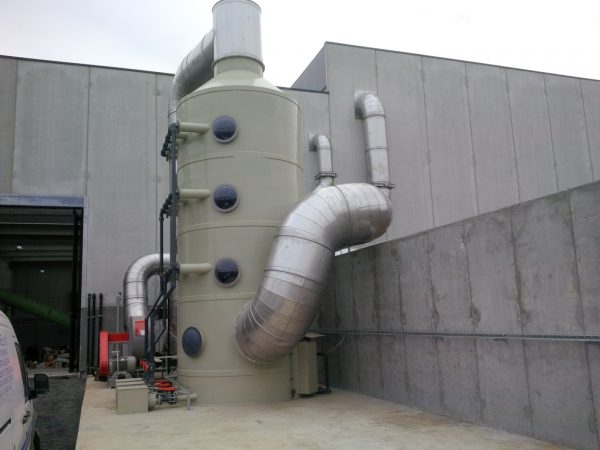

Torri Verticali A Doppio Stadio

Questo tipo di scrubber permette di trattare i gas con due o più neutralizzanti in un’unica torre di lavaggio.

Per evitare che le diverse soluzioni di lavaggio si miscelino, la torre abbattimento a doppio stadio dispone di due sezioni separate nella vasca di contenimento liquidi di lavaggio: una sezione della vasca contiene una tipologia di reagente, solitamente a base acida, mentre l’altra sezione contiene una tipologia di reagente, solitamente a base alcalina.



Nella torre il flusso dell’aria subisce il lavaggio con la soluzione del primo stadio, prima di accedere al secondo stadio, attraversa un separatore di  gocce, posto sopra il/i riempimento/i del primo stadio, che elimina gli effetti di trascinamento dal primo al secondo stadio.

Nel secondo stadio l’aria attraversa il letto di riempimento del secondo stadio dove subisce un secondo lavaggio e prima di essere espulsa in atmosfera elimina gli effetti di trascinamento passando per un secondo separatore di gocce.

Descrizione

L’impianto  è costituito  da  una  torre  di lavaggio ad umido a doppio stadio di lavaggio per abbattimento del  flusso gassoso prelevato dai reparti esistenti .

La torre abbattimento vapori è del tipo ad asse verticale, con riempimento di tipo statico/flottante,  funzionamento  con liquidi di  lavaggio in controcorrente ai  fumi aspirati, realizzata in materiale  termoplastico.

Il percorso dei vapori da neutralizzare è ascensionale, questi attraversano i letti di riempimento presenti nella  torre e vengono abbattuti dalla pioggia nebulizzata, in maniera uniforme. La soluzione di lavaggio viene portata in circolo continuo dalle pompe collegate alla vasca di contenimento liquidi.

Nei letti  di riempimento l’aria  subisce  un impatto continuo con gli anelli che li compongono. La struttura di tali anelli forma un fitto strato di maglie con cui il liquido di lavaggio nebulizzato e l’aria ascensionale entrano in  contatto, ed in tale momento si sviluppa la reazione chimica che dà luogo alla neutralizzazione delle sostanze presenti nell’aria.

Completata la neutralizzazione nei letti di riempimento l’aria viene filtrata per eliminare eventuali gocce di soluzione di lavaggio rimaste  in sospensione nel flusso gassoso, attraverso il filtro fermagocce.

Alla conclusione del ciclo di lavaggio, i vapori sono espulsi dalla torre in atmosfera attraverso il cono di uscita della torre.
